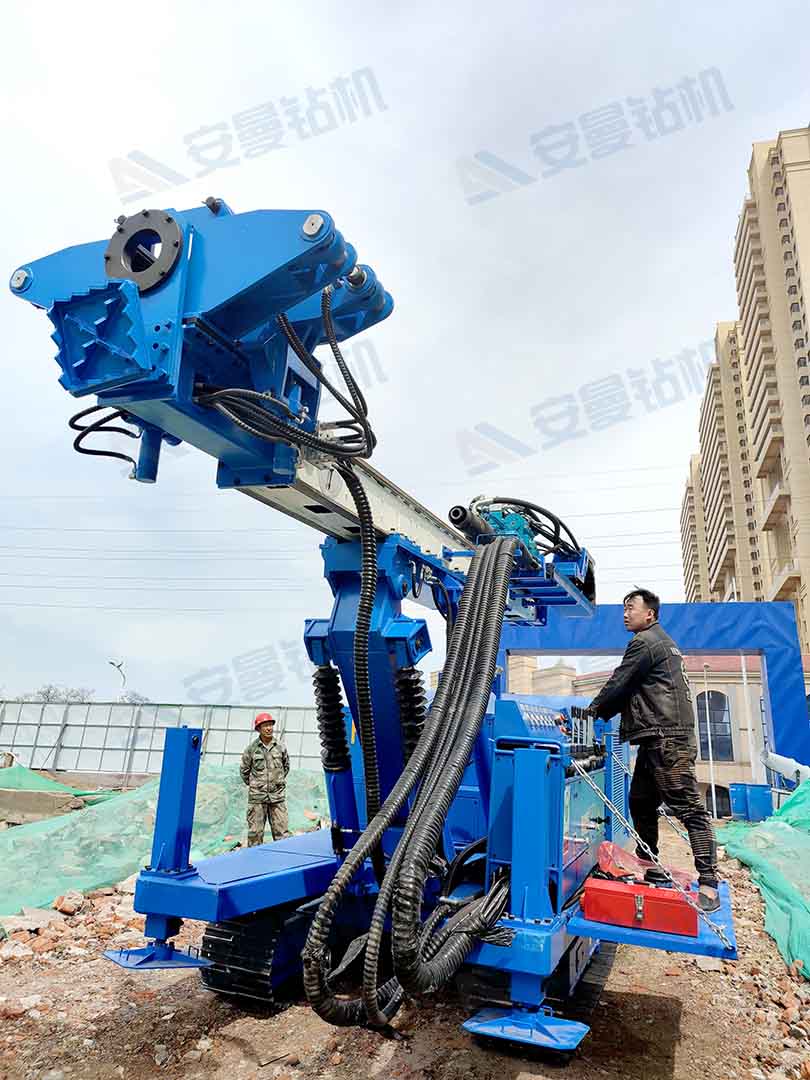

【施工案例】HDL-180C型全柴动版顶驱钻机在辽宁抚顺基坑锚索施工

地  层  情  况

地点（省）:辽宁

地点（市）:抚顺

钻机型号:HDL-180C型全柴动版顶驱式多功能钻机

钻具配置:146套管+73

钻杆工艺类型:基坑斜锚

施工工艺:普通锚索

地层情况:1～8米左右建筑回填、沙卵石层为主；9～13米中风化、强风化麻岩为主

施工角度（°）:45

孔径（mm):150

孔深（m):13

施工效率（min):60

纯钻进时间（min):35

纯拆卸钻具时间（min):15

施  工  工  艺

后台配置：15千瓦的增压水泵一台，5.5千瓦的污水泵一台。

1、钻机移机到孔位、安装套管、调整角度45度，支腿撑地(尽量履带和支腿一起着地)，对准孔位；

2、先把一根单套管回转给进到位，后用下夹持器夹住套管公接头处，将钻杆放进套管里，带水钻进。遇到硬层使用冲击钻进并洗孔，再双管钻进，注意排渣和观察出水情况；

3、双管连续操作打至岩层后（9米入岩），再钻杆打到要求深度；

4、拆出钻杆，将制作好的锚索放入套管内，进行注浆，拆出套管；

5、移机下一个孔位。

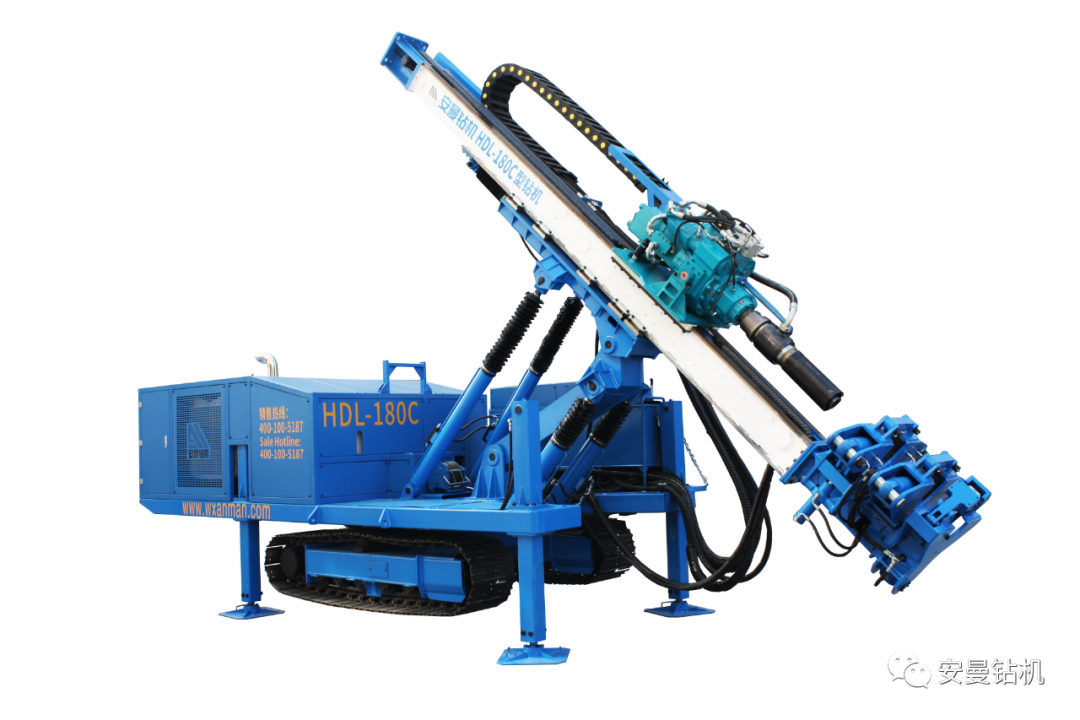

产品介绍

主要施工特点：

1、全柴动，机随我动。

配置154kW柴油机，不受电力限制，施工现场自由走动；

2、动力头，自带冲击。

采用双液压马达驱动，输出扭矩大，并自带冲击器，可满足大部分地层的施工情况；

3、稳定的结构设计。

施工中稳定，钻具损耗小，可做隧道管棚；

4、新型的变角机构。

调节范围扩大，便于高效对孔，大大降低对工作面的要求。
