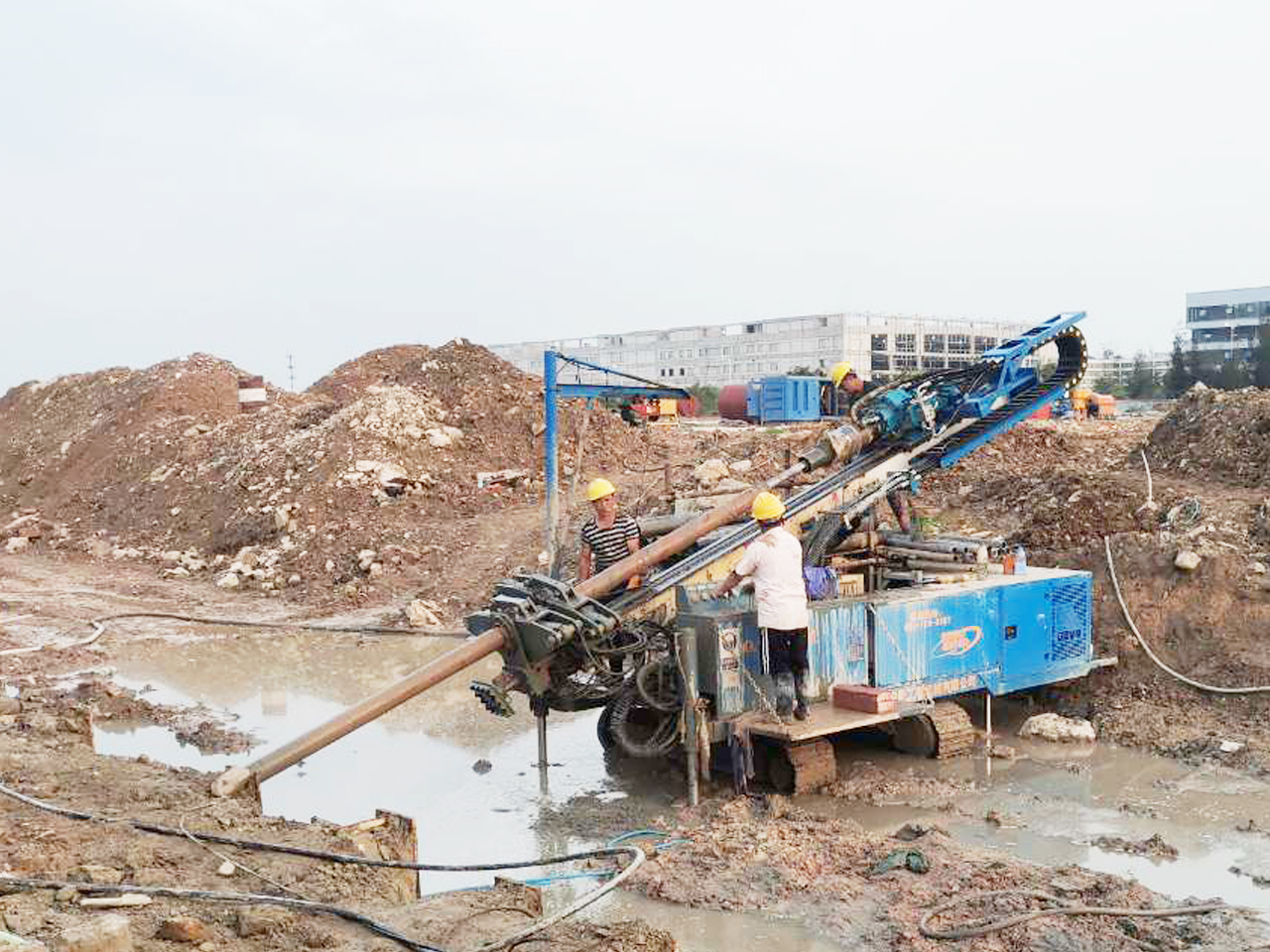

【施工案例】HDL-160D型顶驱钻机在广东东莞复杂地层基坑斜锚施工

地  层  情  况

地点（省）:广东

地点（市）:东莞

钻机型号: HDL-160D型顶驱钻机

钻具配置: 146套管+73钻杆

工艺类型:基坑斜锚

施工工艺:普通锚索

地层情况:1-22米淤泥层；22-32米黏泥层；32-36米粉沙质泥层；36-45米粉沙层

施工角度（°）:30

孔径（mm):150

孔深（m):45

施工效率（min):160

纯钻进时间（min):90

纯拆卸钻具时间（min):40

施  工  工  艺

1、对准孔位，调整施工角度，将支腿支撑到地面；

2、先把第一根套管打孔位土里；

3、下夹夹住套管，动力头反转拆开套管放入第一根钻杆，启动水泵清洗套管碎石渣；上夹夹住钻杆，动力头反转拆掉钻杆；

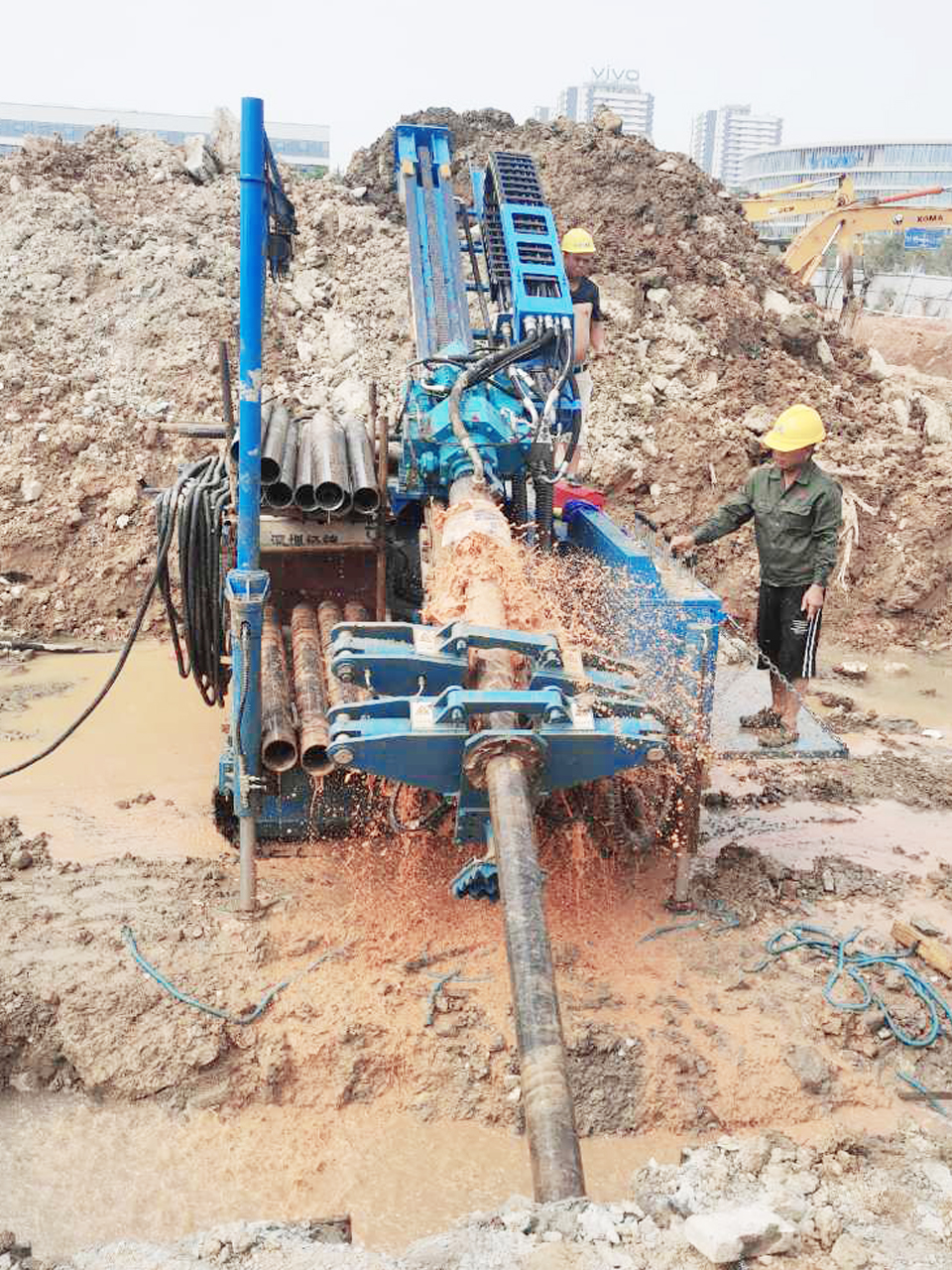

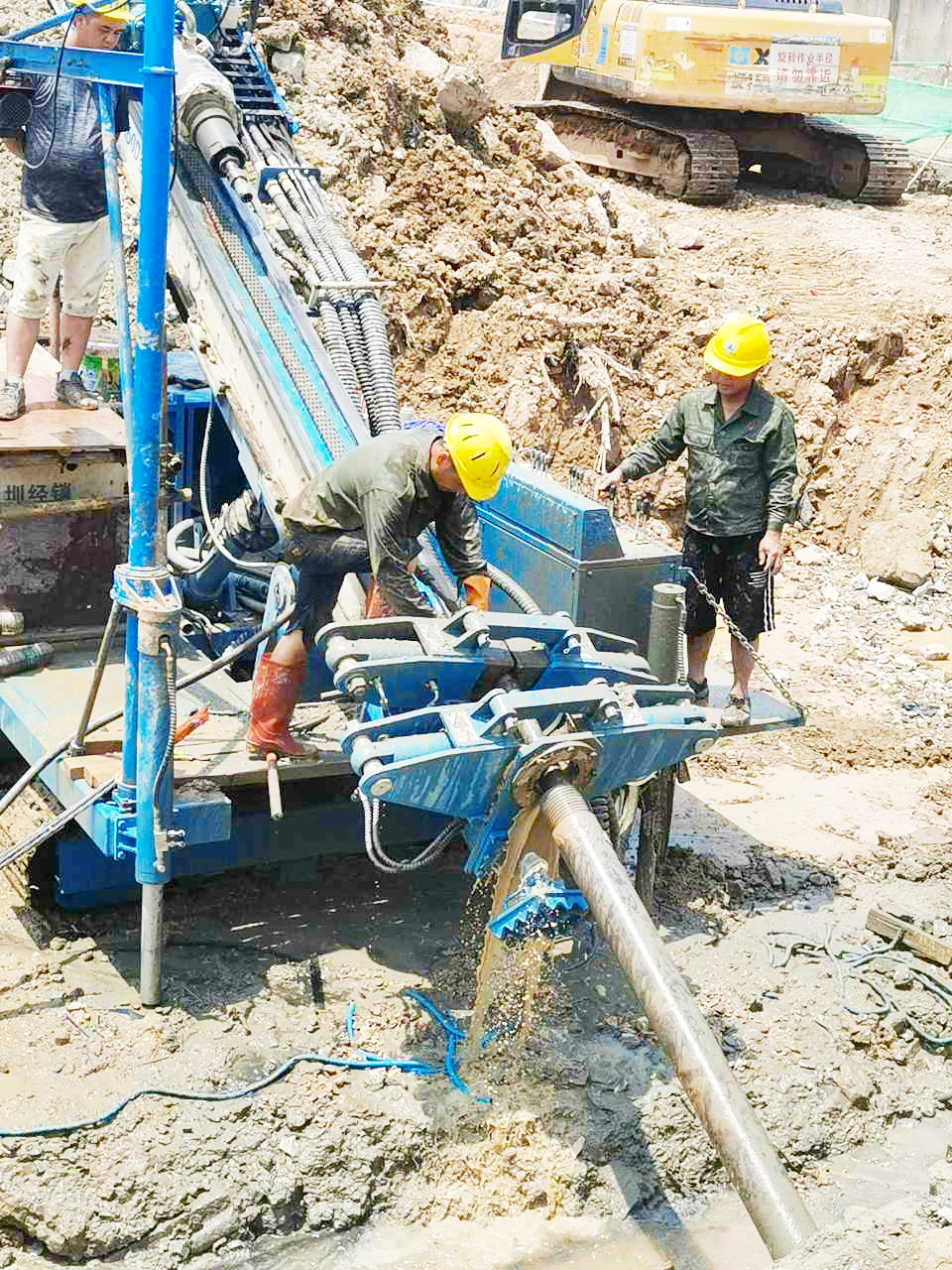

4、将钻杆提前放入套管，双管一起与动力头连接，启动水泵冲击回转钻进；

5、钻至设计孔深后，在钻杆内注水泥浆，防止孔底粉沙涌到套管；

6、将做好的锚索放入套管内进行管内补浆；

7、拆拔出套管，拆套管一半时再进行一次补浆；待水泥浆初凝再进行压力注浆。

              ——安曼钻机售服：王其龙
